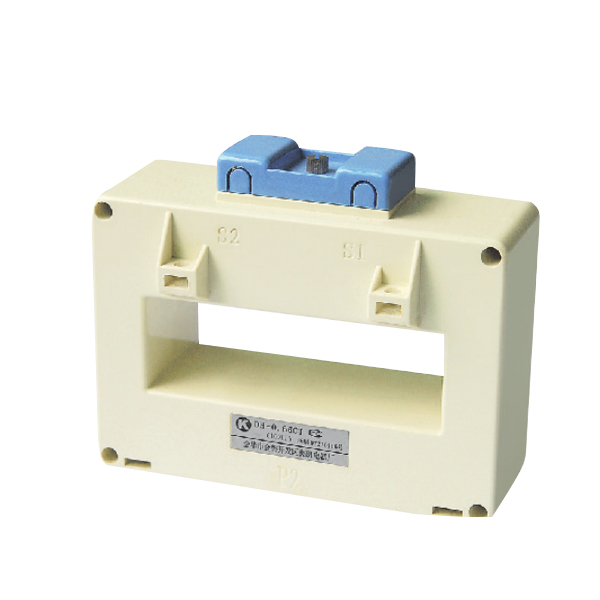

DH-0.66系列II型電流互感器


◎產品特點:

II型電流互感器,為長方形,穿心砸數均為單砸。主要適用于1-2根母排或多根電纜穿越,與電流表配套作為電器測量指示作用。

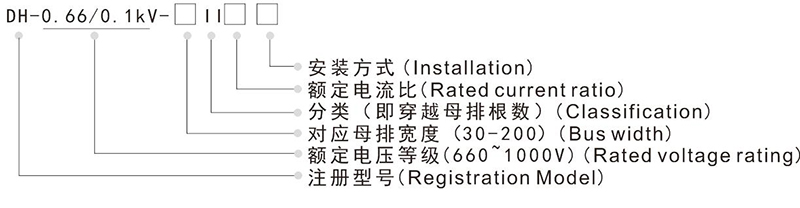

◎型號說明:


◎技術參數:

1.一次額定電流75~6300A,二次額定電流5A、1A、0.1A

2.工作電壓≤1000V

3.額定頻率50HZ/60HZ
4.環境溫度-30°C75°C,

5.海拔高度≤3000m

6.耐壓3000V,60s,

7.絕緣等級E

規格尺寸:


型號 外型尺寸 穿孔尺寸
安裝尺寸
安裝方式

(參考安裝圖/紅色為標配)

W H D A E M N
30II 60 87 35 31.5 31.5 34 57.5 A/B/D/G/H/C
40II 77 109 45 43 33 49 57.5 A/B/E/F/G
50II 89 116 45 53 33 58 57.5 A/B/E/F/G
60II 99 116 45 63 33 68 57.5 A/B/E/F/G
80II 122 116 50 83 33 89 70 A/E/F/
100II 143 116 50 103 33 111 70 A/E/F
130II 175 130 50 136 36 138 70 E/F
180II 225 130 50 183 36 187 70 E/F
200II 243 130 50 203 36 202 70 E/F


◎技術參數:

型號規格 30II 40II 50II 60II 80II 100II 130II 180II
母排規格/根數 30×10/1-2 40×10/1-2
50×10/1-2 60×10/1-2 80×10/1-2 100×10/1-2 130×10/1-2 180×10/1-2
穿電纜孔徑 31.5×31.5 43×33 53×33 63×33 83×33 103×33 136×33 183×36
準確級 0.5       1 0.2        0.5 0.2      0.5 0.2    0.5 0.2    0.5 0.2    0.5 0.2      0.5 0.2      0.5
額定電流比
額定容量(VA)

75/5      75/1       2.5






100/5     100/1       2.5






150/5     150/1       2.5





200/5     200/1
5         1.5      2.5 1.5      2.5 1.5      2.5 1.5 2.5 1.5 2.5 1.5 2.5 1.5 2.5
250/5     250/1 5        2.5        5 2.5       5 2.5      5 2.5 5 2.5 5 2.5 5 2.5 5
300/5     300/1 5        2.5        5 2.5       5 2.5      5 2.5 5 2.5 5 2.5 5 2.5 5
350/5     350/1 5        2.5        5 2.5       5 2.5      5 2.5 5 2.5 5 2.5 5 2.5 5
400/5     400/1 5        2.5        5 2.5       5 2.5      5 2.5 5 2.5 5 2.5 5 2.5 5
500/5     500/1 5          5        10  5        10  5       10 5 10 5 10 5 10 5 10
600/5     600/1 5          5       10  5        10  5       10 5 10 5 10 5 10 5 10
750/5     750/1
  5       10  5        10 5      10 5 10 5 10 5 10 5 10
800/5     800/1
  5       10 5        10 5      10 5 10 5 10 5 10 5 10
1000/5    100/1
          10           10        10 10 10 10 10
1200/5     1200/1
           20           20        20 20 20 20 20
1250/5     1250/1

          20        20 20 20 20 20
1500/5    1500/1

          20        20 20 20 20 20
2000/5    2000/1


       20 20 20 20 20
2500/5    2500/1


       20 20 20 20 20
3000/5    3000/1



20 20 20 20
